1) Hemen hemen her küçük ölçekli atelyede bir torna bulunur.
2) Manuel torna tezgahları genellikle üretim için tercih edilmezler.
Manuel torna tezgahı, ayrıca, Mikrodelik Çapak Alma Teknolojisi'nin kolay kullanımını gösterebilmesi açısından iyi bir örnektir. Mikrodelik Çapak Alma Takımları'nın sarmal enterpolasyon(helical interpolation) özelliği de düşünüldüğünde, öncelikle CNC tornalar ve İşlem Merkezleri'nde kullanımları öngörülmüştür. Ancak takımlar, mükemmel verim alınacak şekilde, manuel kullanım için de son derece uygun takımlardır.
Kullanılan Ekipmanlar
- Manuel Torna Tezgahı
- Tercihen Elektrikli Taşlama MotoruTest Parçası
- Mikrodelik Çapak Alma Takımı
1-Şekil de görülen parçayı, Şekil 2 de görüleceği gibi 3 ayaklı torna aynasına bağlayın

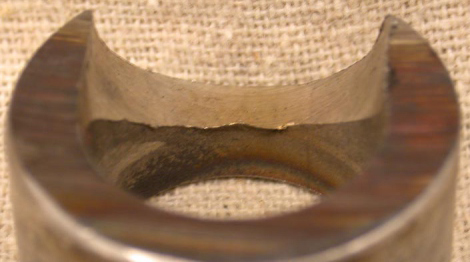

Şekil 1

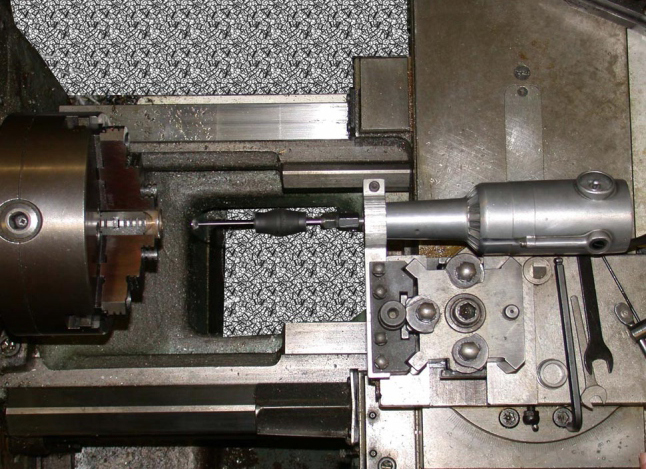

Şekil 2
2- Puntaya adapte edilen taşlama motorunu, tornaya bağlı parçaya doğru ağızlatın ve merkezde olduğundan emin olun

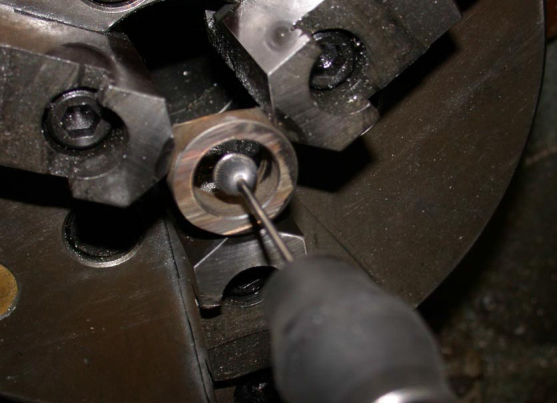

Şekil 3
3-Taşlama motoruna bağlanmış olan çapak alma takımımızı parça içinden geçerek (Z Ekseninde) ilerletin (Şekil 4)

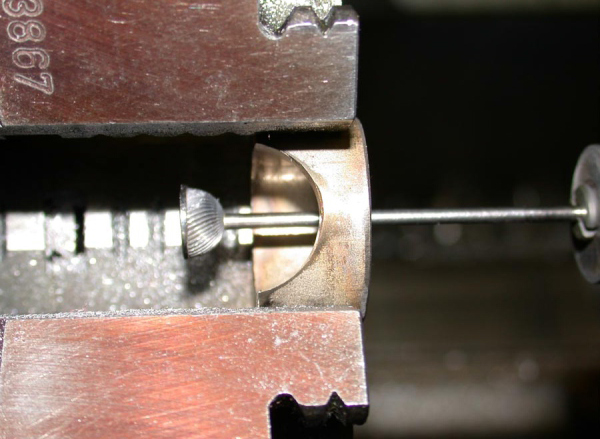

Şekil 4
4-Takımı bu sefer parça iç yüzey kenarına doğru (X Ekseninde) (Mikrodelik kesicinin sapı parçaya dokunacak şekilde) kaydırın (Şekil 5)

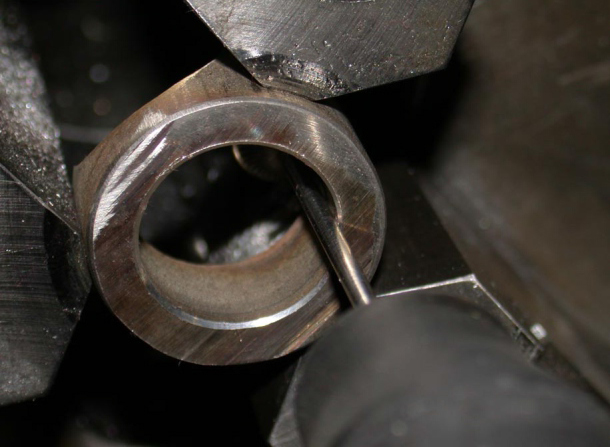

Şekil 5
5-Parmak darbesiyle (Şekil 6) takımı ekseninden kaydırın ve aynı zamanda geri (içeri) çekerek Mikrodelik kesiciyi çevreleyen “koruyucu disk”in (parçanın iç yüzeyinin operasyonda zarar görmesini engelleyecek) yüzeye oturmasını sağlayın (Şekil 7)

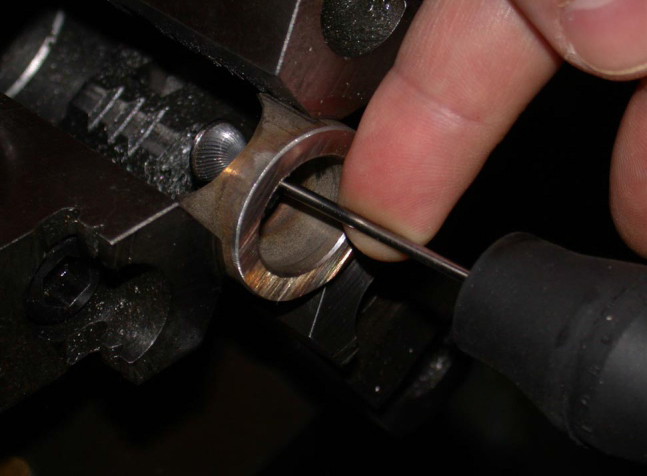

Şekil 6

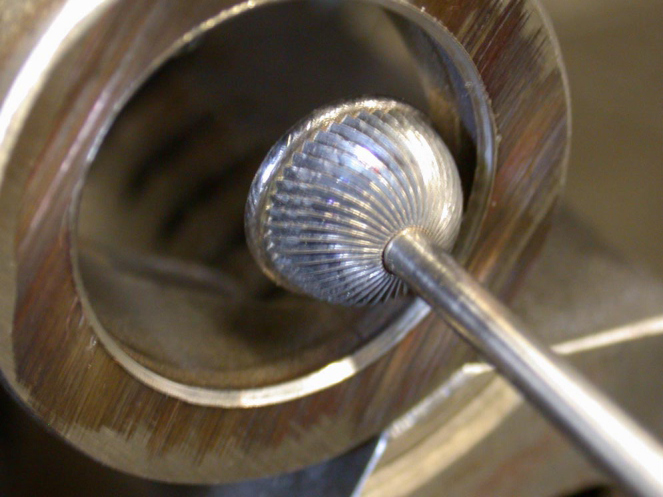

Şekil 7
- 6-Torna milinin devrini/hızını saat yönünde 130 rpm olarak ayarla
- 7-Taşlamanın devrini yaklaşık 5.000 rpm olarak ayarla
- 8-İlerlemeyi (feed rate) 0.005 ipr (0.125 mm/rev) olarak tanımla
- 9-Taşlama motorunu ve tornayı çalıştır
- 10-İlerlemeyi (Z Ekseni) başlat
- 11-Takım parçadan çıkınca ilerlemeyi durdur (Şekil 5). Taşlamayı ve tornayı durdur.
- 12-Takımı merkeze çek ve parçadan çıkart (Şekil 3)

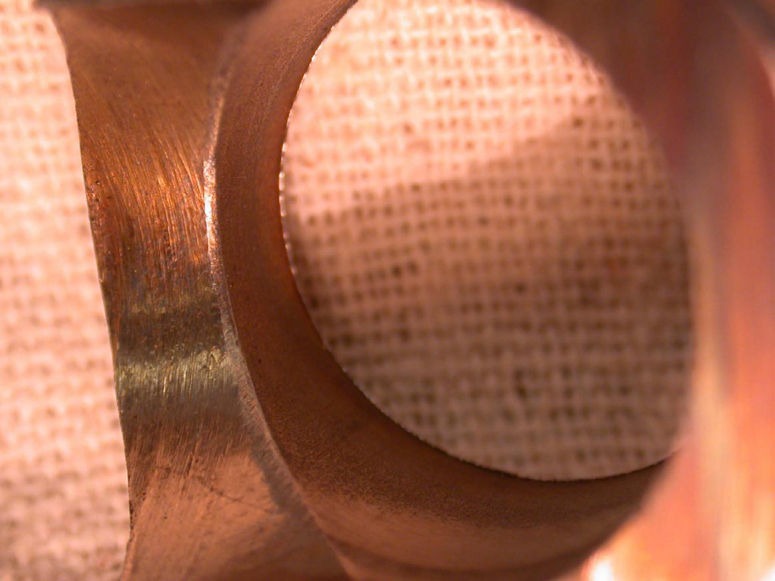

Şekil 8
13-Parçayı çıkar ve incele (Şekil 8)
