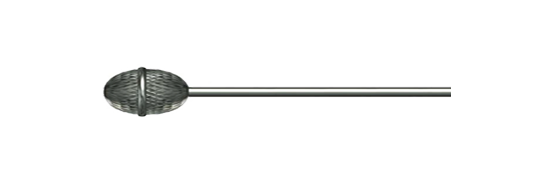

Takım Ölçüleri

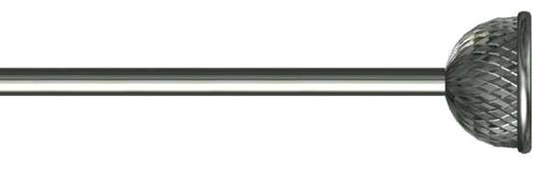

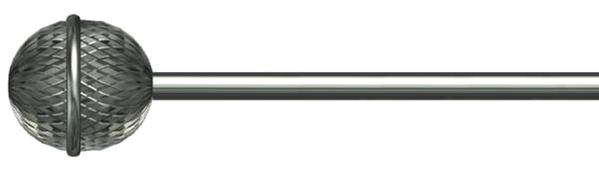

Çapak alma uçlarımız 1.88mm'den 9.52mm' ye kadar 7 farklı ölçülerde mevcuttur.
-

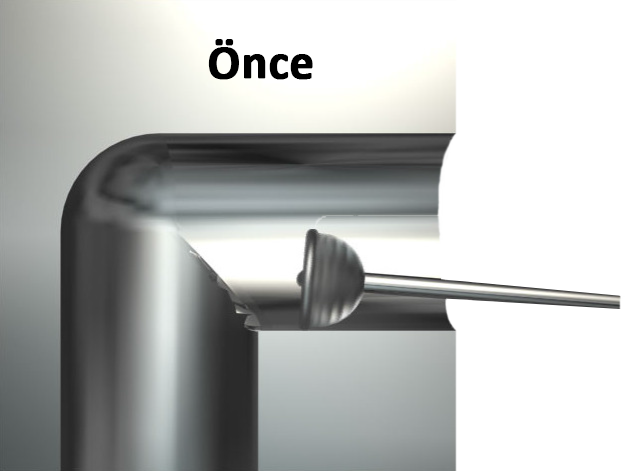

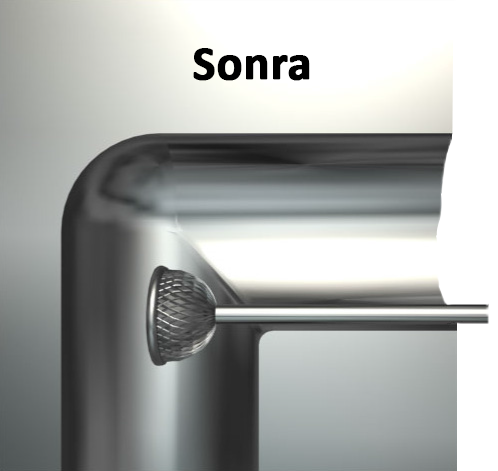

Hassas Çapak Alma
Enterpolasyona haiz takımlarımız boylarından büyük iş çıkarırlar.
-
Malzeme kısıtlaması yok
Orbitool çapak alma takımları, çelik,döküm,alüminyum vs tüm malzemelerde çapak alma olanağımız mevcuttur.

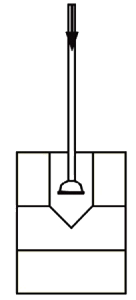

Adım 1
Kesici uç/takım,işlem görecek delik merkezine ilerleme eksen merkezinde (Z ekseni) girer.

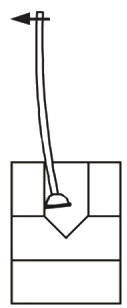

Adım 2
Kesici takım,ilerleme kaydedeceği delik çeperine
doğru (X ekseni) hareket ettirilir. Bu yaklaşmas için
Formül : ((Enterpolasyon Çapı ÷ 2)-0.05)
Örneğin işlem görecek 8mm iç çap için merkezden
çepere yaklaşma hesaplaması :
((8mm -1.55mm)÷)-0.05=3.175mm

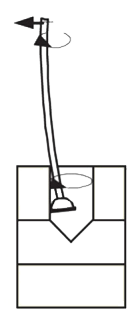

Adım 3
Takım çalıştırılır ve takım dönüşü ile birlikte sarmal enterpolasyon başlar.
Takım Dönüş Hızı / Devir : 2.000 - 12.000 rpm
İlerleme : 0.05mm ~ 0.6 mm / 1 sarmal enterpolasyon (helis tur)

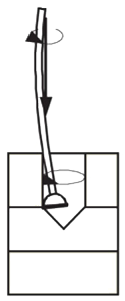

Adım 4
Takım kesişme noktasına ilerler, kesisi uç köşe ile buluşur ve çapak alma operasyonu başlar
Adım 5
Kesici ucun tüm helis yüzeyi, kesişme noktasını tarayarak boşa düşer.Takım hareketi sonlandırılır.
Adım 6
Merkez ekseninde takım geri çekilir.
Adım 1
Kesici uç/takım,işlem görecek delik merkezine ilerleme eksen merkezinde
(Z ekseni) girer.
Adım 2
Kesici takım,ilerleme kaydedeceği delik çeperine
doğru (X ekseni) hareket ettirilir. Bu yaklaşmas için
Formül : ((Enterpolasyon Çapı ÷ 2)-0.05)
Örneğin işlem görecek 8mm iç çap için merkezden
çepere yaklaşma hesaplaması:
((8mm -1.55mm)÷)-0.05=3.175mm
Adım 3
Takım çalıştırılır ve takım dönüşü ile birlikte sarmal enterpolasyon başlar.
Takım Dönüş Hızı / Devir : 2.000 - 12.000 rpm
İlerleme : 0.05mm ~ 0.6 mm / 1 sarmal enterpolasyon (helis tur)
Adım 4
Takım kesişme noktasına ilerler, kesisi uç köşe ile buluşur ve çapak alma operasyonu başlar
Adım 5
Kesici ucun tüm helis yüzeyi, kesişme noktasını tarayarak boşa düşer.Takım hareketi sonlandırılır.
Adım 6
Merkez ekseninde takım geri çekilir.
